無源晶振-SMD2016 的產品定義與封裝背景

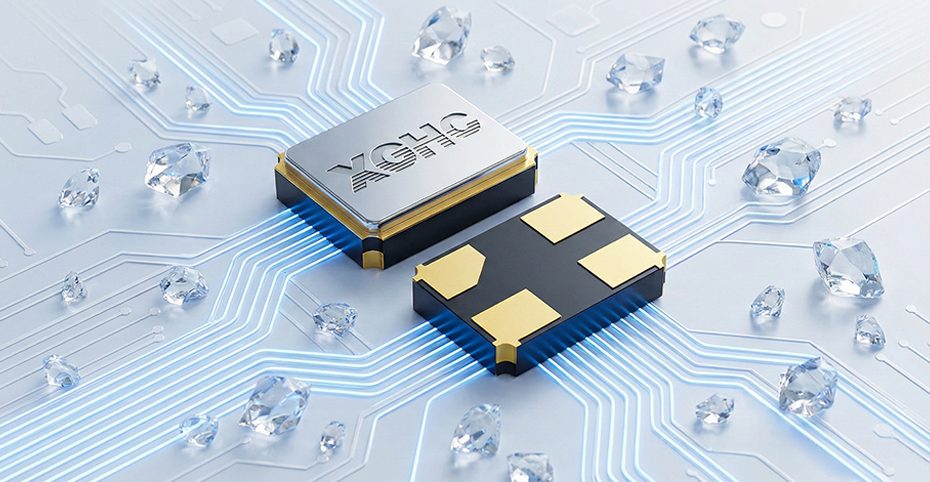

        無源晶振-SMD2016 是當前電子行業中應用極為廣泛的一種貼片式石英晶體諧振器，封裝尺寸為 2.0mm × 1.6mm。在無源晶振系列中，該尺寸被認為是體積、穩定性、成本三者之間的黃金平衡點。
        相較于更小尺寸的 SMD1210，無源晶振-SMD2016 在機械強度、焊接穩定性以及起振容錯率方面更具優勢；而相較于 SMD2520、SMD3225 等更大封裝，無源晶振-SMD2016 又能顯著節省 PCB 空間，因此成為消費電子、通信模組和通用控制板中最常見的型號之一。

無源晶振-SMD2016 的工作原理與時鐘形成機制

        無源晶振-SMD2016 基于石英晶體的壓電效應工作。當外部振蕩電路向晶體施加交變電場時，晶體會在其固有諧振頻率附近產生穩定機械振動，從而形成穩定的電信號輸出。
        由于無源晶振-SMD2016 本身不集成振蕩電路，其頻率精度與穩定性在很大程度上依賴于外部 MCU 或振蕩芯片的驅動能力以及負載電容配置。這種“無源結構”反而為系統設計提供了更高的靈活性，使無源晶振-SMD2016 能適配多種不同芯片平臺。

無源晶振-SMD2016 的核心電氣參數解析

        在實際工程應用中，無源晶振-SMD2016 的關鍵參數主要包括：

?標稱頻率范圍（常見從 8MHz 到 40MHz，部分應用可更低或更高）

?頻率公差與溫度穩定性

?負載電容（CL）

?等效串聯電阻（ESR）

?工作溫度范圍

        其中，負載電容和 ESR 是決定無源晶振-SMD2016 是否能夠順利起振、是否長期穩定運行的核心因素。工程師在選型時，通常會結合 MCU 官方參考設計，對無源晶振-SMD2016 的參數進行精確匹配，而不是僅關注頻率本身。

無源晶振-SMD2016 在系統穩定性中的關鍵作用

        在任何數字系統中，時鐘都是“節拍器”。無源晶振-SMD2016 作為系統基礎時鐘源，其穩定性直接影響 MCU 指令執行、通信協議同步以及外設控制精度。
        在藍牙、WiFi、Zigbee 等無線系統中，無源晶振-SMD2016 的頻率穩定性還會進一步影響載波頻偏、通信距離和數據完整性。因此，在通信模組設計中，無源晶振-SMD2016 往往被視為“關鍵基礎器件”，而非普通被動元件。

無源晶振-SMD2016 的典型應用場景詳解

        無源晶振-SMD2016 被廣泛應用于多個成熟且持續增長的領域，包括但不限于：

?藍牙 / WiFi 無線通信模組

?智能家居控制主板

?消費電子主控系統

?工業級嵌入式控制板

?醫療電子與便攜檢測設備

        在這些應用中，無源晶振-SMD2016 通常為 MCU、射頻芯片或通信 SoC 提供主時鐘或參考時鐘，是系統穩定運行的基礎條件。

無源晶振-SMD2016 的 PCB 布局與工程設計要點

        在 PCB 設計階段，無源晶振-SMD2016 對布局有明確要求。建議將晶振盡量靠近主控芯片放置，縮短走線長度，以降低寄生電容和噪聲干擾。同時，應避免高速信號線、電源大電流走線靠近無源晶振-SMD2016 區域。
        合理的接地方式和對稱布線結構，可以顯著提升無源晶振-SMD2016 的起振成功率和長期穩定性，這是工程實踐中非常關鍵的一點。

無源晶振-SMD2016 的可靠性與壽命表現

        從長期運行角度來看，無源晶振-SMD2016 具備較低的老化速率。在正常工作條件下，其頻率變化通常處于可控范圍內，適合對壽命和穩定性有要求的產品設計。
        這也是無源晶振-SMD2016 被大量用于智能表計、長期在線設備以及工業監測系統的重要原因之一。

無源晶振-SMD2016 的市場地位與發展趨勢

        從行業角度看，無源晶振-SMD2016 屬于高度成熟、供應鏈穩定的標準型號。在未來相當長的一段時間內，即使更小尺寸產品不斷出現，無源晶振-SMD2016 仍將作為“通用型首選”廣泛存在于各類電子產品中。
