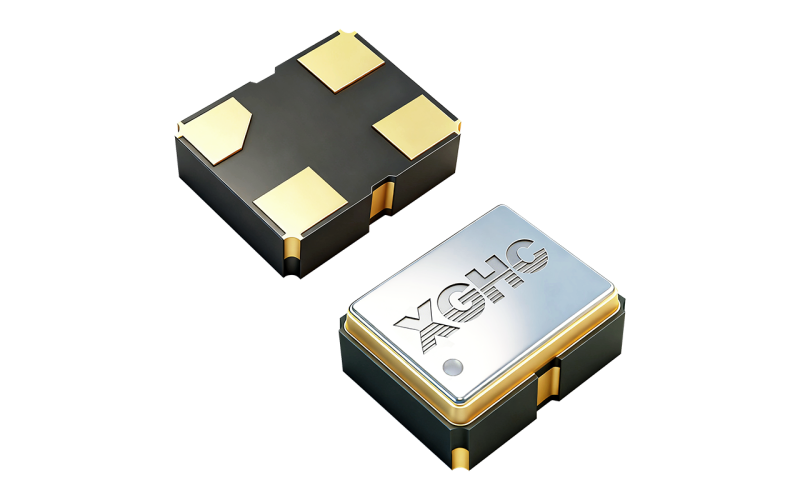

一、SMD2520 有源晶振（時鐘振蕩器）產品概述
SMD2520 系列有源晶振是一款高穩定度、低功耗的貼片式時鐘振蕩器產品，采用 2.5×2.0×0.8mm 標準中小型封裝，內部集成穩頻振蕩電路，實現優異的頻率控制精度和溫度特性。該系列覆蓋 12MHz~80MHz 的多個主流頻率點，全部支持 1.8V 低壓供電，具備快速啟動、溫漂低、EMI 表現優異等特性。產品廣泛應用于智能家電、物聯網終端、通信模組、工控設備及車規級電子系統，為現代嵌入式系統提供穩定可靠的時鐘源。
二、SMD2520 有源晶振產品特點
? 標準 SMD2520 封裝（2.5×2.0×0.8mm），適用于自動化高速貼裝；
? 輸出方式：CMOS，波形穩定、驅動能力強；
? 頻率范圍：12MHz~80MHz，覆蓋常用系統主頻；
? 頻率精度多樣：±10ppm、±15ppm、±20ppm、±25ppm；
? 低工作電壓：支持 1.8V，適配低功耗 MCU / RF 芯片；
? 工作溫度范圍：標準型號：-40℃~+85℃，工業/車規版：-40℃~+105℃（部分型號）；
? 啟動時間短、穩定度高，適用于實時性要求高的系統；
? 低 EMI / 高抗干擾設計，滿足嚴苛工業環境應用；
? 適用于高可靠性系統，支持長時間穩定運行。
三、SMD2520 有源晶振應用領域各頻率速覽（12MHz~80MHz）
12MHz（型號：XG2025A12M1P8V）
? USB 接口：USB-FS 時鐘同步源；
? 消費電子：音頻編解碼、電機控制板；
? 物聯網設備：中低速控制器時鐘。
16MHz（型號：XG2025A16M1P8V）
? 藍牙 BLE 芯片主時鐘；
? 低功耗 IoT 節點設備；
? 智能家居類 MCU 主頻。
24MHz（型號：XG202524M2518）
? Wi-Fi / 藍牙復合模塊系統主頻；
? 多媒體與顯示設備核心時鐘；
? 工控設備的ADC采樣基準。
25MHz（型號：XG2025A25M1P8V）
? LTE、NB-IoT、Cat1 等蜂窩通信模組基準時鐘；
? 工業級智能終端主頻系統；
? 高溫場景設備控制核心。
26MHz（型號：XG2025A26M1P8V）
? 主流 4G/5G 通信模組基準時鐘；
? GPS、GNSS 定位模組系統頻率；
? IoT 網關主控頻率源。
27MHz（型號：XG2025A27M1P8V）
? Zigbee / Sub-GHz 無線通訊模塊；
? 工業物聯網協調器、RF 應用；
? 視頻 / 音頻同步控制系統。
40MHz（型號：XG2025A40M1P8V）
? 高速通信接口：以太網 PHY 時鐘；
? 工控儀器、數據記錄設備；
? 顯示控制芯片時鐘源。
50MHz（型號：XG2025A50M1P8V）
? 高速數據采集與轉換系統（ADC/DSP）；
? 車載控制單元 MCU 主頻；
? 高速工業自動化設備。
80MHz（型號：XG2025A80M1P8V）
? 高性能 MCU / DSP 核心系統；
? 高速網絡設備與通信接口；
? 工業級測試、測量儀器。
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 工作電壓 | 工作溫度 | 輸出方式 |
| XG2520A12M1P8V | 2.5×2.0×0.8mm | 12MHZ | ±20ppm | 1.8V | -40~+85℃ | CMOS |
| XG2520A16M1P8V | 2.5×2.0×0.8mm | 16MHZ | ±15ppm | 1.8V | -40~+85℃ | CMOS |
| XG2520A24M1P8V | 2.5×2.0×0.8mm | 24MHZ | ±25ppm | 1.8V | -40~+85℃ | CMOS |
| XG2520A25M1P8V | 2.5×2.0×0.8mm | 25MHZ | ±10ppm | 1.8V | -40~+105℃ | CMOS |
| XG2520A26M1P8V | 2.5×2.0×0.8mm | 26MHZ | ±20ppm | 1.8V | -40~+85℃ | CMOS |
| XG2520A27M1P8V | 2.5×2.0×0.8mm | 27MHZ | ±20ppm | 1.8V | -40~+105℃ | CMOS |
| XG2520A40M1P8V | 2.5×2.0×0.8mm | 40MHZ | ±10ppm | 1.8V | -40~+85℃ | CMOS |
| XG2520A50M1P8V | 2.5×2.0×0.8mm | 50MHZ | ±20ppm | 1.8V | -40~+105℃ | CMOS |
| XG2520A80M1P8V | 2.5×2.0×0.8mm | 80MHz | ±20ppm | 1.8V | -40~+85℃ | CMOS |
