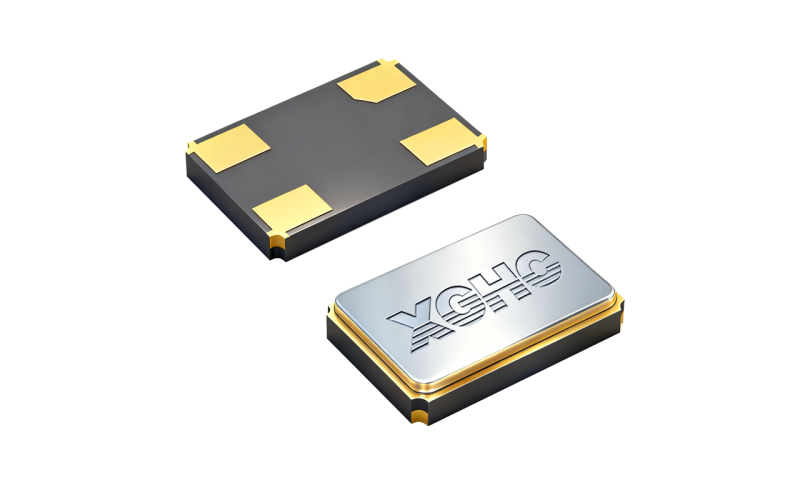

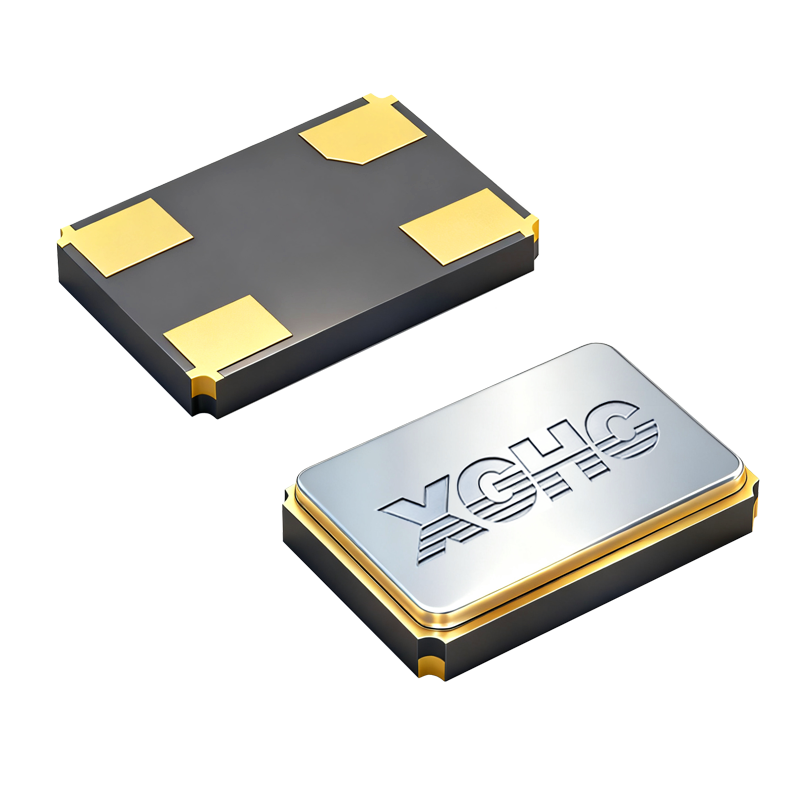

一、SMD5032 無源晶振產品概述
SMD5032 無源晶振是一款高穩定性、中高頻段應用廣泛的貼片式石英晶體諧振器，采用 5.0×3.2×0.9mm 標準中型封裝設計，頻率范圍覆蓋 8MHz~50MHz，具有良好的頻率精度、穩定性與可靠的環境適應能力。該系列晶振廣泛應用于無線通信、工業控制、消費電子、物聯網設備、車載電子等嚴苛應用場景，滿足產品對高可靠性、高穩定度與中型封裝安裝方式的需求。
二、SMD5032 無源晶振產品特點
? 標準貼片封裝（5.0×3.2×0.9mm），兼容主流自動化回流焊工藝；
? 覆蓋 8MHz 至 50MHz 主流系統頻率需求；
? 頻率穩定性高：±10ppm、±20ppm 可選；
? 負載電容選擇范圍豐富：10pF、18pF、20pF 等多版本，適配不同主控晶振電路；
? 工作溫度范圍：-40℃~+85℃，滿足工業級及消費級大多數場景；
? 高可靠性，具備良好的抗振動性能，適合長時間穩定運行；
? 適用于 EMC 要求較高的應用環境，提高系統時鐘穩定度。
三、SMD5032 無源晶振頻率應用方向（基于 8MHz~50MHz）
下面根據你提供的型號信息，對各頻率段的應用場景進行說明：
8MHz（型號：XG5032F08M20PF）
? 工業控制：中低速控制器主時鐘源；
? 消費電子：遙控器、電源管理、智能家居控制芯片；
? 儀器儀表：定時基準、計量系統參考時鐘。
12MHz（型號：XG5032F12M20PF）
? USB 轉換類芯片：USB2.0 PHY 時鐘源；
? 智能設備：藍牙外圍 MCU、手持設備定時基準；
? 消費電子：小家電、便攜式產品的系統主頻控制。
16MHz（型號：XG5032F16M20PF）
? 無線通信：低功耗藍牙（BLE）模塊支持時鐘；
? MCU 系統：通用微控制器主時鐘（STM、NXP、GD 等平臺）；
? 工控設備：數據采樣與邏輯處理模塊。
20MHz（型號：XG5032F20M10PF）
? 高頻通信模塊：RF 模塊、Wi-Fi 輔助時鐘；
? 工業電子：高速采集控制板、傳感器節點；
? 顯示系統：LCD 控制驅動板、高清顯示接口。
24MHz（型號：XG5032F24M20PF）
? 無線通信：Wi-Fi、Zigbee、Sub-GHz RF 系統主時鐘；
? 智能設備：可穿戴設備高速部分的主時鐘基準；
? 車載電子：信息娛樂系統與中控模塊的時鐘源。
25MHz（型號：XG5032F25M10PF）
? 以太網：網口 PHY 芯片 25MHz 主時鐘；
? 工控通信：CAN、EtherCAT、工業網關主時鐘；
? 網絡設備：交換機、小型路由器的基礎時鐘。
40MHz（型號：XG5032F40M18PF）
? 工業通信：高速數據傳輸鏈路的主時鐘源；
? 消費電子：高清屏驅動芯片、游戲設備定時系統；
? 嵌入式系統：高性能 MCU/CPU 的輔助時鐘。
48MHz（型號：XG5032F48M18PF）
? USB 主頻：USB 系統設計常用 48MHz 時鐘；
? 工控設備：高精度采集模塊、實時處理系統；
? 通信設備：射頻模塊輔助時鐘，支持快速同步。
50MHz（型號：XG5032F50M18PF）
? 高性能控制系統：DSP、FPGA 時鐘基準；
? 網絡設備：千兆網設備與高速通信模塊時鐘；
? 工控自動化：高速測量設備、高數據量處理系統。
| 產品物料號 | 封裝尺寸 | 標稱頻率 | 頻率公差 | 負載電容 | 工作溫度 |
| XG5032F08M20PF | 5.0 x 3.2 x 0.9 mm | 8MHz | ±10ppm | 20pF | -40~+85℃ |
| XG5032F12M20PF | 5.0 x 3.2 x 0.9 mm | 12 MHz | ±10ppm | 20pF | -40~+85℃ |
| XG5032F16M20PF | 5.0 x 3.2 x 0.9 mm | 16 MHz | ±10ppm | 20pF | -40~+85℃ |
| XG5032F20M10PF | 5.0 x 3.2 x 0.9 mm | 20 MHz | ±10ppm | 10pF | -40~+85℃ |
| XG5032F24M20PF | 5.0 x 3.2 x 0.9 mm | 24 MHz | ±10ppm | 20pF | -40~+85℃ |
| XG5032F25M10PF | 5.0 x 3.2 x 0.9 mm | 25 MHz | ±10ppm | 10pF | -40~+85℃ |
| XG5032F40M18PF | 5.0 x 3.2 x 0.9 mm | 40 MHz | ±20 ppm | 18 pF | -40~+85℃ |
| XG5032F48M18PF | 5.0 x 3.2 x 0.9 mm | 48 MHz | ±20 ppm | 18 pF | -40~+85℃ |
| XG5032F50M18PF | 5.0 x 3.2 x 0.9 mm | 50 MHz | ±20 ppm | 18 pF | -40~+85℃ |
